Poussière abrasive, humidité permanente, variations thermiques brutales : les composants de transmission mécaniques soumis à ces conditions ne peuvent pas être sélectionnés comme des pièces standard. Un mauvais choix coûte rarement seulement la pièce — il coûte l’arrêt de la ligne. Ce guide détaille les critères concrets qui permettent d’identifier les solutions adaptées à chaque contrainte environnementale, des normes ATEX aux revêtements anti-corrosion.
Lire l’environnement avant de choisir le composant
Avant même d’ouvrir un catalogue de références, la première erreur à éviter est de raisonner pièce par pièce plutôt que par environnement global. Un roulement identifié par sa dimension seule, sans considérer l’atmosphère dans laquelle il va travailler, a toutes les chances d’être remplacé six fois plus souvent que nécessaire. La pratique du marché industriel le confirme : la majorité des défaillances prématurées sur des équipements de transmission résultent d’un sous-dimensionnement des protections, pas d’une charge mécanique excessive.
Quatre paramètres structurent l’analyse d’un environnement contraignant. La température de fonctionnement détermine à la fois les matériaux du composant et la classe de lubrifiant. La présence de liquides — eau sous pression, huiles de coupe, condensation — impose un niveau d’étanchéité précis, exprimé par l’indice IP. La concentration en poussières fines ou en particules abrasives commande le choix des joints et des lubrifications permanentes. Enfin, le risque d’atmosphère explosive — présent dans l’agroalimentaire, la chimie ou le traitement du bois — impose des composants certifiés selon les directives ATEX.
La démarche rationnelle consiste à cartographier ces quatre dimensions pour chaque zone de l’installation, puis à croiser cette carte avec les spécifications techniques des composants envisagés. C’est précisément le type d’accompagnement que proposent les spécialistes en Dymatec Transmissions, capables d’identifier la référence exacte à partir des conditions réelles du site, sans obliger le responsable maintenance à éplucher des centaines de fiches produits.
Cas pratique : atelier de découpe agroalimentaire
Prenons une situation classique : une ligne de découpe fromagère fonctionne à des températures proches de 4°C, avec des lavages à haute pression plusieurs fois par jour. Les roulements standards y durent rarement plus de quelques semaines avant qu’une infiltration d’eau chargée de produits de nettoyage n’attaque la graisse. La solution adaptée combine un indice d’étanchéité IP69K, un acier inoxydable pour la bague extérieure et une lubrification alimentaire certifiée. Sans cette lecture préalable de l’environnement, le responsable technique aurait commandé la même référence que pour ses équipements en salle sèche.
Roulements et paliers : la résistance ne se voit pas à l’œil nu
Un roulement industriel se choisit sur trois axes techniques : sa charge dynamique de base, sa plage de température admissible et son niveau de protection contre les agents extérieurs. Ces trois paramètres fonctionnent en système : un roulement capable de supporter une charge élevée mais dont la graisse se dégrade au-delà de 80°C sera inutilisable dans une fonderie où les températures ambiantes oscillent entre 120°C et 180°C.
Les plages de fonctionnement acceptables pour les roulements industriels robustes s’étendent généralement de -30°C à +200°C selon les familles de produits, mais chaque point de cette plage modifie le comportement du lubrifiant. Les graisses synthétiques hautes températures maintiennent leur viscosité là où les graisses minérales standard se fluidifient dangereusement. À l’opposé de la plage, dans les environnements très froids (réfrigération, extérieur nordique), c’est la fluidité à froid qui conditionne le démarrage sans dommage.
La protection contre les contaminants s’exprime par le code IP, mais aussi par la conception des joints. Un roulement étanche côté extérieur peut rester vulnérable si le joint intérieur n’assure pas la rétention de la graisse. Les fabricants de roulements distinguent les joints à contact (efficaces mais générateurs d’un léger frottement supplémentaire) et les joints sans contact (basse friction, mais moins hermétiques). Dans les environnements poussiéreux — sidérurgie, cimenterie, sablières — le double joint à contact reste la solution la plus sûre malgré son surcoût initial.
150€ HT
Seuil de commande à partir duquel la livraison est offerte en France, selon les conditions de Dymatec Transmissions

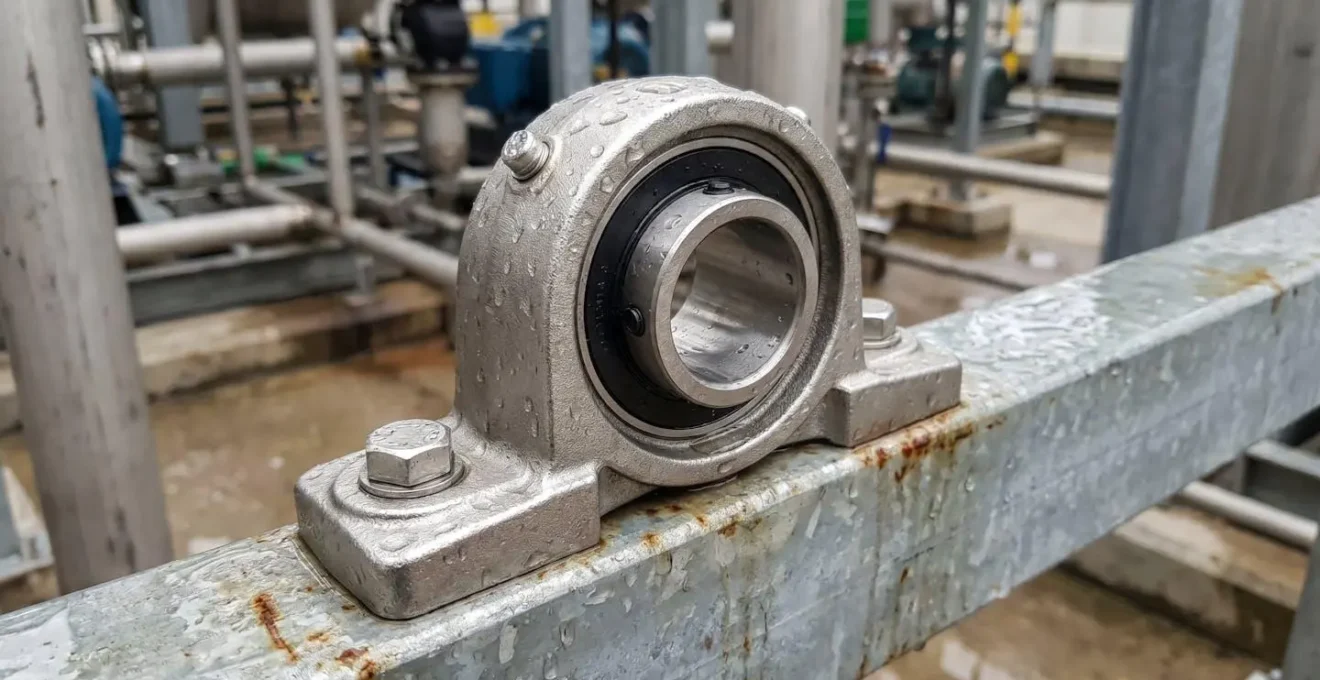

Les paliers auto-aligneurs méritent une attention particulière dans les environnements soumis à des vibrations ou à des défauts d’alignement chroniques. Leur capacité à absorber un désalignement angulaire de quelques degrés réduit les contraintes sur l’arbre et prolonge la durée de vie de l’ensemble. Dans les installations agricoles ou les machines mobiles, c’est souvent ce composant discret qui fait la différence entre une maintenance trimestrielle et une intervention d’urgence hebdomadaire.
Courroies, chaînes et pignons face aux contraintes thermiques et chimiques
Les organes de transmission souples et semi-rigides réagissent aux conditions extrêmes de manière radicalement différente des roulements. Une courroie trapézoïdale exposée à de l’huile voit son coefficient de friction chuter, puis son caoutchouc gonfler et se délaminer. Une chaîne en acier standard immergée dans des émanations acids corrodée en quelques mois là où une chaîne en acier inoxydable ou à revêtement zinc-nickel tiendra plusieurs années.
Le choix du matériau pour les chaînes de transmission dépend directement du type d’agent agressif présent. Les atmosphères salines (industrie maritime, salage routier) appellent des nuances d’acier inoxydable austénitique. Les environnements chargés en acides faibles, courants dans l’agroalimentaire, orientent vers des revêtements spécifiques plutôt que vers un changement complet de matière, ce qui maîtrise mieux le budget pièce tout en garantissant la résistance chimique attendue.
- Si la contrainte principale est thermique (température > 100°C) :
Privilégiez les courroies en élastomères haute température (EPDM, silicone) ou les chaînes à maillon soudé avec lubrification haute température. Vérifiez la tenue du lubrifiant de chaîne avant tout autre critère.
- Si la contrainte principale est chimique (huiles, solvants, acides) :
Optez pour des courroies synchrones polyuréthane ou des chaînes avec revêtements zinc-nickel. Exigez la compatibilité chimique documentée du fabricant.
- Si la contrainte est mécanique avec chocs et vibrations (extraction minière, travaux publics) :
Les courroies crantées renforcées (aramide, polyester haute ténacité) ou les chaînes à rouleaux lourds avec joints toriques offrent la meilleure absorption des chocs tout en limitant la fatigue des flancs.
- Si l’environnement est classé ATEX :
Aucun composant ne peut être choisi sans vérifier sa certification IECEx ou ATEX. Les matériaux antistatiques et les composants certifiés Groupe II (industries de surface) sont les seules options recevables.

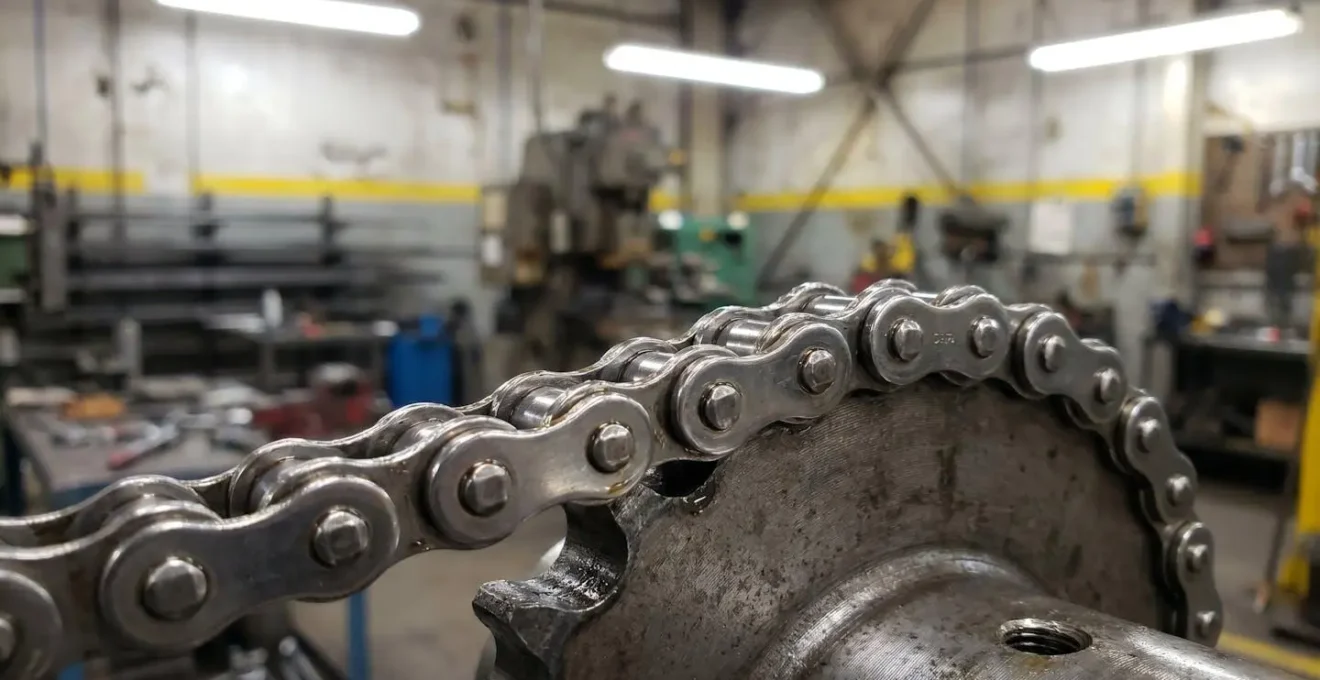

Les pignons mécaniques constituent souvent le point négligé de la chaîne cinématique. Un pignon trop tendre s’use rapidement au contact d’une chaîne robuste, créant un jeu progressif qui finit par générer des chocs et des ruptures. La compatibilité matière entre la chaîne et le pignon est un critère de sélection aussi important que les dimensions. Un spécialiste technique confirmera systématiquement ce binôme avant toute recommandation.
Sur le terrain agricole, les environnements combinent souvent plusieurs contraintes simultanément : poussière végétale abrasive, humidité liée aux cultures sous irrigation, chocs lors du passage sur terrains irréguliers. Les chaînes à joints toriques, qui retiennent la graisse à l’intérieur du maillon quelle que soit l’exposition externe, répondent à cette triple contrainte mieux que n’importe quelle lubrification externe régulière. Leur surcoût à l’achat est largement compensé par la réduction des interventions de regraissage en pleine campagne.
Préparer un approvisionnement fiable en conditions extrêmes
Identifier le bon composant est une chose. S’assurer qu’il est disponible au bon moment en est une autre, particulièrement critique quand un arrêt machine en production intensive génère des pertes horaires substantielles. La gestion du stock de pièces de transmission pour environnements extrêmes obéit à une logique différente du stock standard : les références spécifiques (ATEX, IP69K, hautes températures) ont des délais d’approvisionnement plus longs et des niveaux de stock fournisseur plus bas.
La réponse la plus efficace consiste à maintenir un stock tampon sur les composants à durée de vie prévisible (courroies de rechange, chaînes de secours) et à s’appuyer sur un distributeur disposant d’un stock physique important pour les références critiques. La disponibilité immédiate de milliers de références — roulements, courroies, paliers, chaînes et pignons — est précisément ce qui distingue un fournisseur structuré d’un revendeur opportuniste travaillant à la commande.
D’après l’étude sectorielle publiée par Qualifelec, le coût moyen d’une mise aux normes électriques est estimé entre 1 500 € et 4 000 € en 2024. Bien que ces chiffres concernent spécifiquement la mise aux normes électriques, ils illustrent l’ordre de grandeur des investissements nécessaires pour maintenir la conformité et la fiabilité des installations industrielles soumises à des conditions extrêmes.
- Documenter les quatre paramètres environnementaux du site (température, humidité, poussières, risque ATEX)
- Vérifier la compatibilité matière entre tous les composants en contact (chaîne + pignon, roulement + palier)
- Confirmer le niveau IP requis auprès du fabricant machine ou du bureau de contrôle du site
- Identifier les références critiques à maintenir en stock tampon sur site
- Valider le délai de livraison du fournisseur pour les références spéciales avant toute panne
L’identification des références constitue souvent le frein le plus chronophage pour un responsable maintenance. La lecture correcte des marquages sur un roulement ou une chaîne existante permet dans la grande majorité des cas de retrouver la référence normalisée. En cas de doute, le conseil technique d’un spécialiste évite la double commande — et le double arrêt machine qui va avec.
Une dernière considération concerne la conformité réglementaire. Sur les sites classés ATEX, l’utilisation d’un composant non certifié, même temporairement, engage la responsabilité du donneur d’ordre en cas d’incident. Ce n’est pas un risque qui se négocie en fonction du délai de livraison. La certification des pièces utilisées en zone à risque reste la priorité absolue, et la conformité documentée constitue la ligne de défense la plus fiable face aux contrôles et aux sinistres.
Comment savoir si mon environnement est classé ATEX ?
Le classement ATEX d’un site est défini par l’employeur ou le donneur d’ordre dans le document relatif à la protection contre les explosions (DRPCE), obligatoire dans les établissements où des atmosphères explosives peuvent se former. Les zones sont numérotées (0, 1, 2 pour les gaz ; 20, 21, 22 pour les poussières) et déterminées par la fréquence et la durée de présence de l’atmosphère explosive. Si vous n’avez pas accès à ce document, le bureau de sécurité de votre établissement ou un organisme de contrôle agréé peut réaliser ce classement.
Quelle différence entre un roulement IP67 et IP69K ?
L’IP67 garantit l’imperméabilité lors d’une immersion temporaire jusqu’à 1 mètre de profondeur pendant 30 minutes. L’IP69K va beaucoup plus loin : il certifie la résistance aux jets d’eau chaude à haute pression et haute température, typiquement utilisés dans les lavages industriels de l’agroalimentaire ou de l’industrie pharmaceutique. Si votre installation subit des nettoyages réguliers au jet haute pression, l’IP69K est le niveau minimum requis.
Les courroies résistantes aux huiles coûtent-elles vraiment plus cher à long terme ?
La comparaison doit intégrer le coût total sur la durée de vie, pas seulement le prix unitaire. Une courroie polyuréthane résistant aux huiles peut coûter deux à trois fois le prix d’une courroie standard, mais sa durée de vie dans un environnement huileux est souvent cinq à dix fois plus longue. Sans compter les coûts indirects : arrêts machine, main-d’œuvre de remplacement, risques de contamination en cas de rupture. Le calcul financier favorise systématiquement le composant adapté à l’environnement réel.
La tendance actuelle dans les ateliers de maintenance bien organisés est à la segmentation des stocks par type d’environnement plutôt que par famille de produits. Conserver ensemble toutes les références d’un même site classifié (ATEX, haute température ou haute humidité) accélère l’identification lors des interventions d’urgence et réduit le risque de monter par erreur un composant non adapté. D’après le baromètre 2024 de l’Observatoire de la Sécurité Électrique, en 2024, 32 % des logements français présentent au moins une anomalie électrique grave. Bien que centré sur le résidentiel, ce rapport confirme que les défaillances liées à des composants mal adaptés à leur environnement restent une source majeure d’incidents dans les installations, confirmant que la rigueur dans la sélection des pièces n’est pas une option mais une nécessité opérationnelle.
Ce qu’il faut retenir avant votre prochaine commande
Sélectionner un composant de transmission pour environnement extrême n’est pas plus complexe qu’une commande standard — à condition de poser les bonnes questions dans le bon ordre. La cartographie environnementale d’abord, la référence technique ensuite.
Points structurants de la sélection en environnement extrême
- Les quatre paramètres à documenter avant toute commande : température, humidité (indice IP), particules abrasives, risque ATEX
- La compatibilité matière entre composants en contact est aussi critique que la dimension : un pignon trop tendre détruira une chaîne robuste plus vite que la corrosion
- Les zones ATEX n’acceptent aucun compromis sur la certification : un composant non certifié, même temporaire, engage la responsabilité du donneur d’ordre
- Le stock tampon sur les références critiques est une décision financière, pas seulement logistique : le coût d’une rupture dépasse toujours celui du stock immobilisé
La prochaine variable à intégrer dans votre démarche est la durée de vie prévisionnelle par zone. En croisant les données du fabricant sur la durée de service (exprimée en heures ou en cycles) avec la fréquence réelle des interventions sur votre site, vous disposerez d’un plan de maintenance préventive bien plus précis que les intervalles génériques des constructeurs de machines — et d’une base solide pour dimensionner votre stock de pièces de rechange en conséquence.
